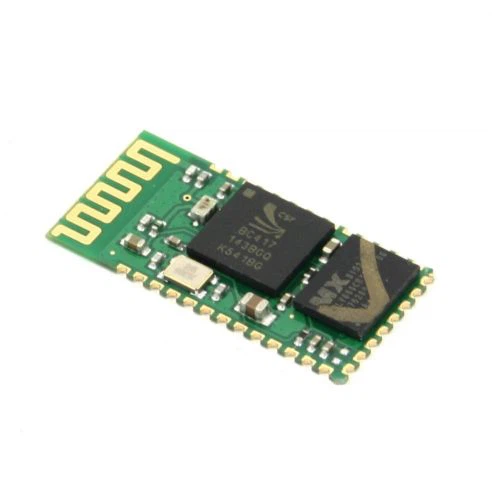

HC - 05 Master Slave Bežični serijski Bluetooth Modul RF primopredajnik bez osnovne ploče za arduino uno r3
Ako želite ući u AT način rada
Samo držite gumb
Do dovršetka postavljanja
Sljedeće informacije nisu navedene, iz raznih razloga, nemojte "diplomski dizajn" i pitati, ne slažete se nemojte kupiti:
1, priručnik za papir i CD-ROM
2, izvorni projektni dokumenti, uključujući ali ne ograničavajući se na SCH dokumente, PCB datoteke
3, razni mikrokontrolerni kraj ispitnog programa
4, drugim inteligentnim uređajima (kao što su PDA, PSP, mobilni telefoni i drugi različiti brandovi) serijski postupci
5, gore opisan, uz ostale informacije mogu se dati izvan
BILJEŠKA! ! ! Nemojte postavljati napajanje na signalnu iglu, izravno će izgorjeti!
Sljedeći nisu problemi s kvalitetom proizvoda, pogreške ožičenja isključene su iz jamstva neće se vratiti:
1, budući da je spontani test uspješan, uporaba TXD-a ili RXD-a uzrokuje kratki spoj s masom
2, nikakav modul napajanja od suprotnog smjera ne može oštetiti struju
1.1 Savjeti (vrlo važan):
TXD: Pošalji strana, obično izražena kao vlastiti pošiljatelj, normalna komunikacija RXD mora biti povezana s drugim uređajem.
RXD: prijemni kraj, koji se uglavnom izražava kao sam na prijemnom kraju, normalna komunikacija TXD mora povezati drugi uređaj.
Kad je normalna komunikacija TXD RXD zauvijek spojen uređaj!
Budući da je nastavak spontanog: RXD normalni komunikacijski pristup drugim uređajima TXD, pa ako želite primati podatke koji su sami pošiljeni kao što ime sugerira, primati podatke koje prenose svoje, to je izravno povezano s vlastitim TXD RXD, za prijenos i primanje testa sam je normalan, najbrži i najjednostavniji način testiranja kada se pojavi problem prvo napraviti ovaj test kako bi utvrdio je li proizvod neuspjeh. Također poznat kao loopback test.
1.2 Razina logike:
TTL razina: obično binarni prikaz podataka, + 5V ekvivalentan unaprijed određenom logičkom "1", 0V ekvivalentan logici "0", sustav se naziva TTL signal je pozitivna logika
Razina RS232: koristeći -12V do -3V, ekvivalentna logičkoj "0", + 3V do + 12V logičkoj razini, ekvivalentna logičkoj "1" je negativna logika
1.3 Značajke proizvoda:
1, modul jezgre HC-05 iz modula, dovodi do sučelja koji uključuje VCC, GND, TXD, RXD, KEY pin, Bluetooth status spajanja (STATE), nije spojen na niski izlaz,
2, LED pokazuje status Bluetooth veze, Bluetooth veza znači da nema bljeskalice, usporena bljeskalica koja ulazi u AT mod, dvostruka bljeskalica pokazuje da je Bluetooth povezan i uključen u priključak
3, donji set anti-reverzna dioda sa 3.3V LDO, ulazni napon 3,6 ~ 6V, kada je nepovezana struja od oko 30mA, upareni oko 10mA, ulazni napon zabraniti više od 7V!
4, razina sučelja 3.3V, može se izravno spojiti na različite SCM (51, AVR, PIC, ARM, MSP430 itd.), 5V mikrokontroler također može biti izravno povezan, ne može proći bez MAX232 MAX232!
5, otvoren na efektivnu udaljenost od 10 metara (razred snage klase 2), moguće je više od 10 metara, ali nemojte to učiniti kako biste osigurali kvalitetu udaljenosti veze
6, nakon što je par kada full-duplex serijsko sučelje, bez znati bilo koji Bluetooth protokol podršku 8 bitova podataka, 1 stop bit, paritet komunikacijski format može se postaviti, što je najčešće korišten format komunikacije ne podržava druge formate.
7, može se izvesti 34 stopa u AT komandni način za postavljanje parametara i upita informacije
8, kompaktni (3,57cm * 1,52cm), proizvodnja čipova kako bi se osigurala kvaliteta prostora. Postavite transparentnu cijev za pražnjenje, prašinu i lijepu boju, a postoje određene antistatičke mogućnosti.
9, može se prebaciti preko AT naredbi kao master ili slave modu, možete se povezati s navedenim uređajem preko AT naredbi
10, podršku od standardne brzine prijenosa podataka od 4800 bps do 1382400 bps
1.4 Upotreba:
Nakon uparivanja jednako kao fiksna brzina prijenosa serijskog porta može se koristiti u istom, tako dugo dok je "fiksna baud, 8 bitova podataka, bez pariteta", komunikacijski format serijskih uređaja može izravno zamijeniti izvorni žičani serijski port i Ne morate mijenjati program. Kao što je prikupljanje podataka, inteligentni automobil, serijski pisač, vanjska kontrola zaslona rešetke.
Upareni s računalom: za između računala preko Bluetooth serijske komunikacije s uređajem, koristite isti serijski priključak
Upareni s uporabom telefona: za između telefona putem Bluetooth serijske komunikacije s uređajem, koristite isti serijski priključak
Uparen s Bluetooth hostom: za dva uređaja izravno putem Bluetooth serijske komunikacije, kao što je između mikrokontrolera i mikroprocesora serijski kabel s mikročipovima i sl., Koristite isti serijski priključak
Fleksibilna upotreba:
Pretvorba brzine prijenosa, budući da prijemnik i pošiljatelj mogu odabrati vlastitu brzinu prijenosa podataka, kada se mala količina podataka može koristiti kao uređaj za konverziju brzine prijenosa.
2.1 Kako se povezati s Bluetooth modulom računala (iz moda)
Sljedeći redoslijed s računalom uparenima s Bluetoothom primjer:
Prvo proći kroz moć Bluetooth modula, ovaj put je vodio treptanje, otvorio "Moj Bluetooth lokacija", kliknite "Traži uređaje u rasponu"
Sustav će tražiti Bluetooth uređaje, zadani naziv uređaja "linvor" (kao što je modificirano ime bilo modificirano ime, kao što je "jiayuanelectron"), dvaput kliknite ili desni klik i odaberite "Add a Bluetooth device"
Unesite zaporku (zadano je "1234"),
Ako kliknete "Dalje", ako je lozinka točna, uspostavit će se računalo i prolazni modul, ako već nije instaliran Bluetooth serijski uređaji, sustav će automatski instalirati upravljački program i generirati virtualni serijski port
Kliknite Konfiguracija, odaberite odgovarajući COM priključak,
Ja sam ovdje samo odaberite com5, serijski port je spojen na računalo nakon završetka operacije, kao što sam ovdje je com5, otvorite priključak kada Bluetooth modul iz LED će bljesnuti u dvostruku bljeskalicu, onda samo uzeti Bluetooth modul kao i serijski port računala na fiksnu brzinu prijenosa koji se koristi u istom, osim što je bežični.
